Doppel-Venturi-Strahldüsen

Strahldüsen gibt es im Allgemeinen in zwei Grundformen: gerade Bohrung und Venturi, mit mehreren Variationen von Venturi-Düsen.

Venturi-Düsen werden üblicherweise in Venturi-Düsen mit einem Einlass und Venturi-Düsen mit doppeltem Einlass unterteilt.

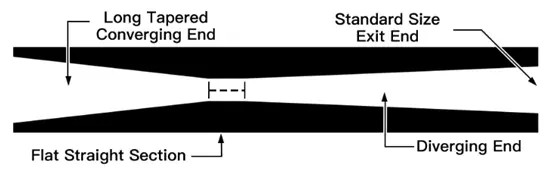

Die Einzel-Venturi-Düse ist eine herkömmliche Venturi-Düse. Es ist in einem langen, sich verjüngenden, konvergierenden Eingang mit einem kurzen, flachen, geraden Abschnitt aufgebaut, gefolgt von einem langen, divergierenden Ende, das sich erweitert, wenn Sie das Ausgangsende der Düse erreichen. Diese Form wurde entwickelt, um einen Effekt zu erzeugen, der den Luftstrom und die Partikel stark beschleunigt und das Strahlmittel gleichmäßig über das gesamte Strahlmuster verteilt, was eine etwa 40 % höhere Produktionsrate als die Düse mit gerader Bohrung ergibt.

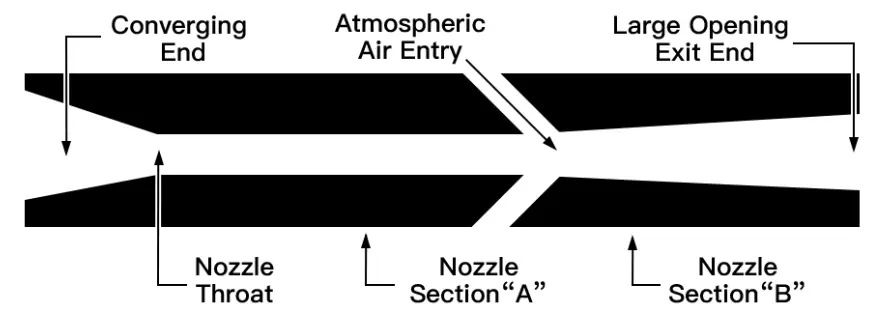

Die Doppel-Venturi-Düse kann man sich als zwei Düsen in Reihe mit einem Spalt und Löchern dazwischen vorstellen, um das Einführen von atmosphärischer Luft in das stromabwärts gelegene Segment der Düse zu ermöglichen. Das Austrittsende ist auch breiter als eine Standard-Venture-Blast-Düse. Doppel-Venturi-Düsen bieten ein um etwa 35 % größeres Strahlmuster als eine herkömmliche Venturi-Strahldüse bei nur geringem Verlust an Strahlgeschwindigkeit. Durch die Bereitstellung eines großen Strahlmusters ermöglicht die Strahldüse eine erhöhte Strahleffizienz. Es ist ideal für Arbeiten, bei denen ein breiteres Strahlmuster erforderlich ist.

Bei BSTEC finden Sie viele Arten von Doppel-Venturi-Düsen.

1.     Klassifiziert nach Material der Düsenauskleidung

• Siliziumkarbid-Doppel-Venturi-Düse:Lebensdauer und Haltbarkeit sind ähnlich wie bei Wolframcarbid, aber nur etwa ein Drittel des Gewichts von Wolframcarbid-Düsen. Siliziumkarbid-Düsen sind eine ausgezeichnete Wahl, wenn Bediener lange Zeit im Einsatz sind und leichte Düsen bevorzugen.

• Borcarbid-Doppel-Venturi-Düse:das langlebigste Material für Blasdüsen. Es übertrifft Wolframkarbid um das Fünf- bis Zehnfache und Siliziumkarbid um das Zwei- bis Dreifache, wenn aggressive Schleifmittel verwendet werden. Die Borcarbid-Düse ist ideal für aggressive Schleifmittel wie Aluminiumoxid und ausgewählte mineralische Zuschlagstoffe, wenn eine grobe Handhabung vermieden werden kann.

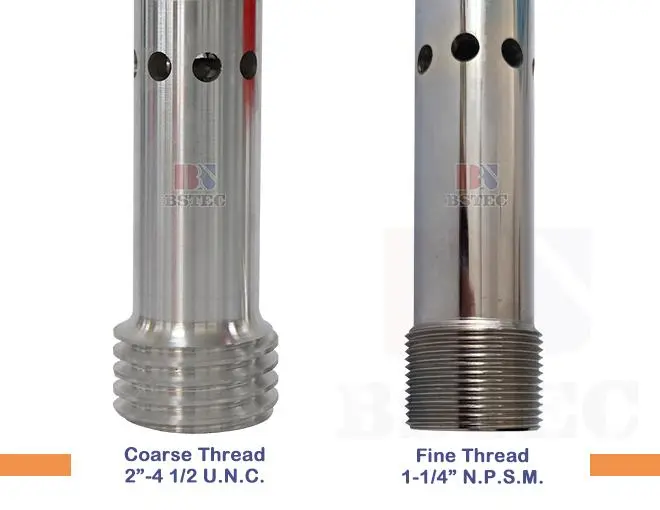

2.    Klassifiziert nach Threadtyp

• Grobes (Contractor) Gewinde:Industriestandard-Gewinde mit 4½ Gewinden pro Zoll (TPI) (114 mm), diese Art reduziert die Wahrscheinlichkeit von Quergewinden erheblich und ist viel einfacher zu installieren.

• Feine Schnur(NPSM-Gewinde): Das National Standard Free-Fitting Straight Mechanical Pipe Thread (NPSM) ist das Industriestandard-Geradgewinde, das in Nordamerika weit verbreitet ist.

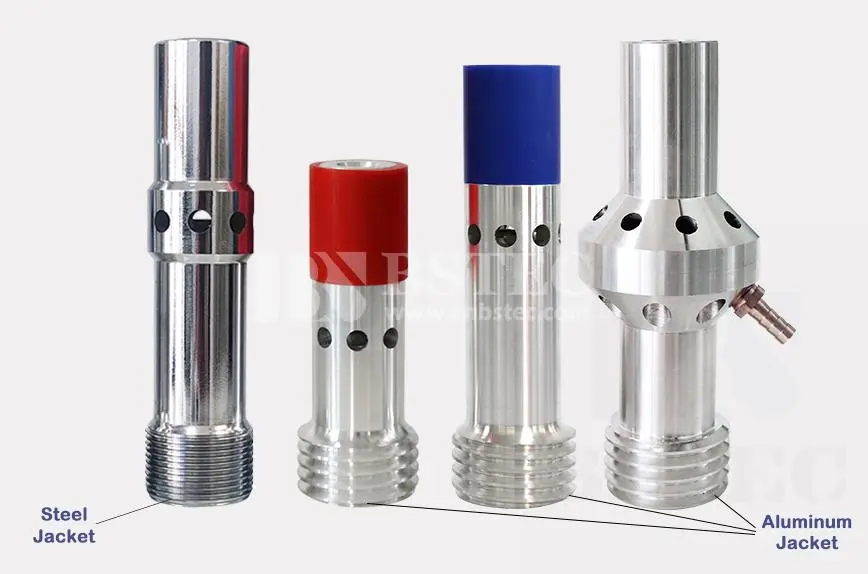

3.    Klassifiziert nach Nozzle Jacket

• Aluminiummantel:bieten einen sehr hohen Schutz gegen Aufprallschäden bei geringem Gewicht.

• Stahlmantel:bieten einen sehr hohen Schutz vor Aufprallschäden im Schwergewicht.
