1.     제품 기능 및 적용 범위

Internal Pipe Coating은 당사의 Airless Sprayer와 함께 장비에 사용되어야 하며 내경 Ø50~Ø300mm의 다양한 파이프에 분사할 수 있습니다. 에어리스 분무기로 이송된 고압의 페인트를 튜바형/원추형으로 분무하여 파이프 내면을 따라 이동하여 UPST-1 Internal Pipe Sprayer를 통해 파이프 내면에 분사를 완료합니다.



도료의 점도는 80초(No.4 Ford Cup)를 초과하지 않아야 하며 점도가 80초를 초과하는 경우 용매를 추가해야 합니다.



2.     구성

그림 1 참조


1. 노즐



2. 바퀴



3. 브라켓



4. 전환관



5. 브래킷 조정 핸드휠



6. 고압호스



7. SPQ-2 spray gun



undefined

(Fig.1)


3.     USPT-1의 주요 매개변수

1) 파이프 스프레이 내경 범위(mm) ------------- Φ 50 ~ Φ 300

2) 기계 길이(mm) --------------------------------------- Φ 50 × 280 (길이)

3) 순중량(kg) ---------------------------------------------------------- ----- 0.9



4.     설치

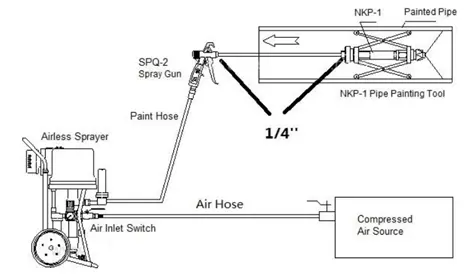

설치 다이어그램 Fig.2 참조

undefined



5.     사용하는 방법

1)    이 내부 분무기를 에어리스 분무기와 일치시킵니다. 적용 방법은 그림 2를 참조하십시오.

2)    UPST-1 분무기를 와이어에 걸어 분무할 파이프의 한쪽 끝에서 다른 쪽 끝을 향해 당깁니다.

3)    에어리스 분무기를 시작하고 고압 페인트를 호스에 넣은 다음 SPQ-2의 방아쇠를 누릅니다., 튜바 형태의 페인트가 분사됩니다. UPST-1을 균일한 속도로 당겨 파이프의 내부 표면을 한쪽 끝에서 다른 쪽 끝으로 분사합니다.

4)    우리는 0.4와 0.5 타입의 노즐을 공급하며, 0.5 Nozzle은 0.4 Nozzle보다 두껍게 분사됩니다. 0.5형 노즐은 UPST -1 기계에 표준입니다.

5)    분무 후 페인트 통에서 분무기의 흡입 파이프를 들어 올립니다. 분무기 펌프를 작동하기 위해 3개의 배출 밸브를 엽니다. 펌프, 필터, 고압호스, UPST-1 분무기(UPST-1 분무기의 노즐은 분해 가능)에 남아있는 페인트를 배출합니다. 그런 다음 솔벤트 무부하 순환을 추가하여 펌프, 필터, 고압 호스, UPST-1 분무기 및 노즐 내부를 청소하십시오.

6)    분무 후 장치를 제 시간에 세척하고 청소해야 합니다. 그렇지 않으면 페인트가 굳거나 막히기 때문에 청소하기가 어렵습니다.

7)    배송 시 기계에 약간의 기계 오일이 있습니다. 사용하기 전에 먼저 용매로 청소하십시오. 장기간 사용하지 않을 경우 시스템에 약간의 기계유를 추가하여 부식을 방지하십시오.

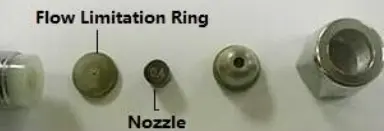

8)    흐름 제한 링은 노즐 뒤에 장착됩니다. 일반적으로 분무 효과에 영향을 줄 수 있으므로 설치할 필요가 없습니다. 매우 얇은 페인트 필름을 원하지 않는 한 흐름 제한 링을 추가할 수 있습니다.

undefined



6.     문제 제거



현상

원인

제거 방법

분무 분무가 좋지 않음

1. 스프레이 압력이 너무 낮습니다.

2. 페인트 점도가 너무 높음

2. 노즐 뒤쪽의 필터 스크린이 막혀 있습니다.

1. 분무기 흡입 압력 조정

2. 페인트에 솔벤트 추가

3. 노즐 뒤쪽의 필터 스크린을 청소하거나 교체하십시오.

도장 밖으로 페인트 흐름

1. 실링이 작동하지 않습니다.

2. 밀봉 링이 압축되지 않음

1. 새 씰링 교체

2. 밀봉 링 압축

노즐은 종종막힌

1. 필터가 적합하지 않음

2. 필터가 고장남

3. 페인트가 깨끗하지 않음

1. 적합한 필터를 채택하십시오

2. 필터 변경

3. 필터 페인트



7.     예비 부품구매 필요



아니요.

이름

투기.

재료

수량

1

인감 반지

Ø5.5×Ø2×1.5

나일론

1

2

대통 주둥이

0.5


1

3

실링 개스킷

Ø12.5×Ø6.5×2

L6

1

4

흐름 제한 링

0.5

LY12

1
